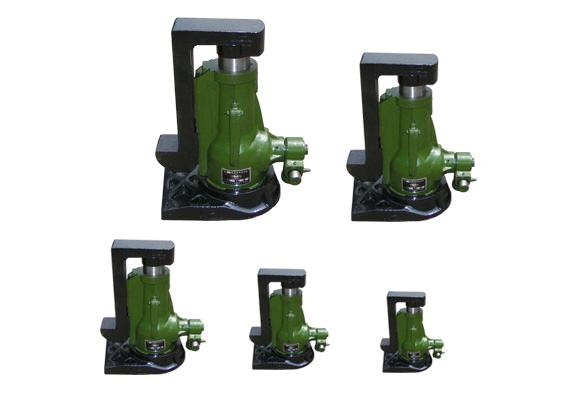

QL系列螺旋两用起顶机 |
| |
|
一、 适用范围
螺旋两用起顶机是用来起顶各种重物的理想工具之一。在机身上装有脚钩、可用于重物处于较低起顶位置时的工作状态，使用中比一般千斤顶具有更多的优点。
本产品适用铁道调整、建筑工程、桥梁安装、坑道作业及车辆重物的装卸和机械设备维修等工作起重场合。操作方便、安全可靠。
|
|
二、 技术参数 |
|
最大起顶量(t) |
最大钩重力(t) |
起重高度(mm) |
最低高度(mm) |
钩脚高度(mm) |
|
5 |
2 |
130 |
270 |
65 |
|
10 |
4 |
150 |
310 |
65 |
|
20 |
8 |
180 |
370 |
75 |
|
32 |
12.8 |
180 |
380 |
85 |
|
50 |
20 |
250 |
520 |
90 |
|
|
三、 工作原理 |
|
本产品是手动式起重工具、结构主要以棘轮，大小园锥齿轮、支架、螺杆、升降套筒和脚钩等另部件组成。板动棘轮组通过大小园锥齿轮使螺杆旋转，由铜螺母带动升降套筒上升或下降，达到起顶之目的。 |
| |
|
四、 使用方法 |
|
1、 使用前必须检查各部件是否正常。
2、 应在额定起重、钩重量的范围内使用。
3、 使用时将本机直放于地面，机体应尽量靠近重物，避免倾斜。
4、 扳正棘轮（撑牙）方向，用于直接转动棘轮使升降套筒上升，直至顶盘与重物接触为止，然后插入手柄往扳动即开始起重。
5、 起升高度应注意境界线，当升降套筒上出现红色线条时，表示已升至该千斤顶的额定高度，应立即停止起升。
6、 起升工作完毕或欲使重物下降时，先拔出手柄，将撑牙推向下降方向，再插入手柄往返扳动，千斤顶的升降套筒随即渐渐下降。
|
|
五、 维护保养 |
|
1、 经常保持本机清洁，勿使沾积尘土；经常加注润滑油，使各磨擦配合部件保持灵活可靠。
2、 本机不得任意抛扔撞击，以免损坏机件而影响使用。
3、 本机在使用中，用户根据使用情况作定期检查。
4、 如发现机件损坏严重，应及时更换，以免发生事故。 |
